Lors de l'installation d'une Pompe à chaleur il convient de respecter scrupuleusement quelques règles afin que la PAC Atlantic procure dans le temps Performance et confort à son utilisateur.
A) La Partie Avant Vente - Définition de la juste Puissance - Projipac - PEB
L'installation d'une Pompe à chaleur est synonyme d'économies, de performances, de justesse sur la consommation d'énergie primaire et d'une vision orientée vers l'avenir.
Il convient cependant de respecter certaines règles élémentaires lors du choix de la machine. Nous allons les exposer ci-dessous.
Lors de chaque nouveaux projet de construction ou de rénovation viendra à un moment le choix du système de production d'énergie.
Si le choix de la pompe à chaleur est envisagé, alors il implique de réfléchir sur les performances thermiques de l'ensemble de l'habitation.
En effet, une pompe à chaleur est un système de production hyper performant, mais dont les puissances maximales se limitent à 16kW, cela implique une isolation complète et performante de l'habitation.
1)
Lors de la construction de maison neuves, ce choix sera guidé par l'architecte et le responsable PEB qui possèdent les outils adéquats.
Lors d'une rénovation, il convient de se référer à un installateur compétent en la matière et même éventuellement à un responsable PEB pour être guidé vers le choix le plus pertinent.
2)
Dès que les déperditions de l'habitation sont connues et avant de choisir le système d'émission, il convient de définir le type de production (PAC ou Chaudière ou autre) car cela va orienter le choix du type d'émetteurs compatibles.
Ce point renvoi à la température de production. En effet, au plus la température de production de l'eau de chauffage sera faible, au plus le système sera économe en énergie, mais cela implique de travailler avec des système compatibles.
Pour qu'une pompe à chaleur soit la plus performante possible, il faut que la température de production d'eau de chauffage soit la plus basse possible.
Afin de chauffer l'habitation, on s'orientera dès lors vers le chauffage par le sol, les radiateurs basse température, les ventilo convecteurs et tout autre système permettant de travailler avec une basse température d'eau de chauffage.
3)
Le point précédent validé, si le choix du plancher chauffant est retenu, il est impératif de réaliser un pré calcul chez un fabricant.
Attention cependant, que le coefficient de sécurité pris par le fabricant ne soit pas trop élevé car cela génère une surpuissance sur le calcul du chauffage sol et des débits hydrauliques plus importants.
En effet, seul le fabricant de ce type de système peut définir, le nombre de collecteurs, le nombre de boucles et les températures intérieures des pièces qui en découleront.
Le fabricant du plancher chauffant détermine également les débits hydrauliques nécessaires au bon fonctionnement de son système et informe également le client sur les pertes de charges liées.
Il est impératif de connaître les pertes de charges et débits hydrauliques du système plancher chauffant Atlantic en aura besoin au point 4) lors du choix du circulateur de la pompe à chaleur à proposer
Si ces informations ne sont pas connues ou erronées, la pompe à chaleur choisie au point 4) pourrait ne pas chauffer correctement l'habitation et également surconsommer
4)
Les points 1) 2) & 4) connus et validés, le calcul du le la définition de la PAC peut avoir lieu.
Il est toujours préférable lors d'une étude Projipac de fournir également le fichier PEB si il est disponible.
Atlantic à développé le programme Projipac afin de définir la pompe à chaleur idéale. Ce programme utilise en entrée les informations demandées au points 1) 2) & 3) et génère en sortie une proposition de pompe à chaleur.
Le choix est toujours orienté en se basant sur la valeur du COP saisonnier qui doit être la plus haute possible.
Parfois l'opérateur peut également proposer l'un ou l'autre modèle en fonction de réalité terrain que ne peut connaître l'informatique.
5)
La proposition étant effectuée au point 4), la suite est purement commerciale et lie l'installateur, son grossiste et le particulier
6)
Validation du schéma hydraulique
Si le schéma hydraulique envisagé de l'installation de chauffage couplé à la pompe à chaleur est différents de celui qui est proposé et validé par Atlantic, cela signifie que l'installation sort du cadre étudié.
Dans ces conditions, afin de pérenniser le fonctionnement de la pompe à chaleur mais également de maintenir les performances du produits il est fortement conseillé de faire validé son schéma hydraulique par Atlantic.
Si un problème survient dans le temps par non-respect des préconisations hydrauliques et que le lien de cause à effets peut être établi, il y a un risque de refus de garantie.
B) La Préparation correcte du chantier avant le raccordement de la Pompe à Chaleur
!!! Ces quelques conseils ne remplacent en rien la notice d'installation qui reprends l'ensemble des mesures à respecter !!!
1) Choix des emplacements
Avant de positionner la pompe à chaleur, les emplacements de l'unité extérieure et intérieure doivent être mûrement réfléchi.
L'unité intérieure doit se situer dans une zone facile d'accès pour permettre réglages et interventions. En outre, si un modèle duo est choisi, la longueur des conduites d'eau chaude sanitaire doit toujours être la plus courte possible.
L'unité extérieure peut aux choix se poser contre une facade sur un support mural (pour les machine de moins de 10kW) ou bien se poser sur le sol ou un toit par l'intermédiaire de supports sol amortisseurs (voir notice ci-jointe).
Si un support mural est prévu, privilégier les coins des murs qui sont plus solide et transmettrons moins de vibrations. Les unités extérieures se trouvant sur support anti-vibratiles, ne transmettent en principe que très peu de vibration résiduelles au mur.
Si un support sol est prévu, il est impératif de prévoir un support (dalle ou paillasse de gravier) qui permettra un encrage solide des supports amortisseurs en caoutchouc ou PVC. Les machines doivent être fixées solidement au sol (ancrée) afin de ne pas tomber si le vent souffle fort.
L'emplacement prévu devrait idéalement permettre d'évacuer les condensats généré par la machine, la pose d'un drain + avaloir n'est donc pas inutile.
Il est toujours intéressant de prévoir un emplacement ensoleillé et à l'abris des vents dominants.
Afin d'éviter toute réverbérations, si le lieu choisi se situe entre deux maisons, privilégié une circulation d'air perpendiculaire et non pas en direction de la maison voisine
2) Longueur Maximale
Reliant le point ci-dessus, les liaisons frigorifique entre l'unité intérieure et l'unité extérieure présente une longueur maximale variant en fonction de la machine choisie.
Il existe également un dénivelé maximum à ne pas dépasser
Il faut respecter ce point, car tout non respect pourrait affecter la durée de vie du compresseur.
3) Liaisons Frigorifiques

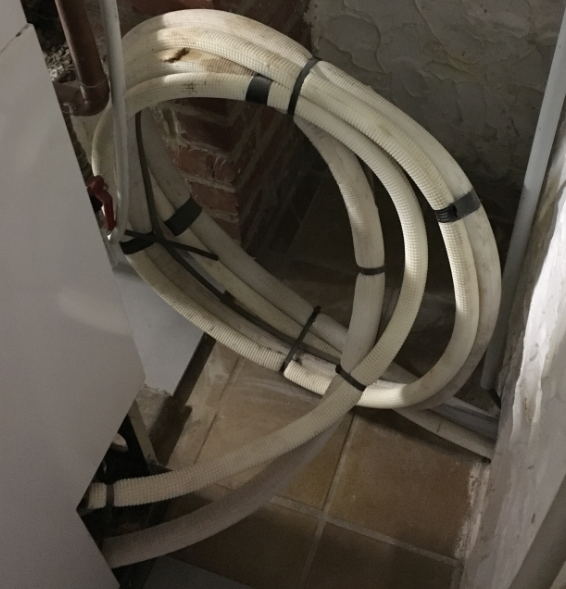

Il est préférable de ne pas passer directement les liaisons dans la chape du bâtiment, mais bien de les passer au travers d'un fourreaux ou une gaine de type caboflex.
L'idée est d'évité de casser tout le carrelage plus la chape si un dépannage doit avoir lieu dans le futur
Attention à ce que les liaisons restent bien fermées et sous azote si possible ! En aucun cas les liaisons Frigorifiques ne doivent être soumises à l'humidité de l'air,
Si les liaisons vont être placées mais seulement raccordées plusieurs mois plus tard à la pompe à chaleur (typiquement dans le cadre de projet d'appartements), alors il est préférable de ne pas les installer et ou de les fermer et de les mettre sous pression d'azote.
Si des liaisons ont été soumises à l'humidité de l'air pendant longtemps, alors il faut nécessairement installer un filtre déshydrateur sur la ligne + effectuer un tirage au vide beaucoup plus long lors de l'aide à la mise en service de la machine.
4) Sonde Extérieure
5) Chauffage par le sol
Le chauffage au sol sera calculé par le fabricant du système et placé par l'installateur. Travaillant réellement à basse température il est impératif de respecter le PAS entre le tuyaux ainsi que les longueurs maximales des boucles.
Il convient de connaitre le volume d'eau que le système de chauffage au sol contient, cette information est importante pour la pompe à chaleur car si le volume est trop faible il convient de rajouter un ballon tampon.
Une fois posé, il convient de revérifier le débit maxi prescrit par le fabricant de chauffage par le sol. Le débit total ne doit pas être supérieur au débit de la pompe à chaleur.
Attention que de plus de plus d'habitation sont équipées de vannes de zones qui coupent le débit circulant dans le chauffage sol pour réguler les zones chauffées.
Si toutes les zones sont chaudes, cela sous entendrait que le débit hydraulique serait coupé à 100%, cela est totalement interdit car les pompes à chaleurs réclament un débit nominal (avec toutefois une tolérance) .
En effet selon le type de pompe (voir notice), le débit nominal de la machine varie mais doit toujours se situer entre DT=4k & DT=8K.
--> Cela implique que si le chauffage sol est équipé de vannes de zones, il est OBLIGATOIRE de placer une soupape différentielle ou un by pass ou de laisser une boucle ouverte qui permettra de maintenir le débit sur la machine lorsque les vannes se ferment
Remarque:
De nombreux fabricants de chauffage sol prennent des sécurités lors du dimensionnement, cela génère un planché chauffant légèrement plus puissant, mais qui surtout présente un débit hydraulique plus important.
Il convient de définir correctement la puissance des systèmes afin d'éviter ces situations ou la puissance du plancher est plus important que la puissance de la pompe à chaleur mais également plus importante que les déperditions de l'habitation.
Ces situations génère des débits trop important pour les machines alors qu'il n'est pas nécessaire d'en arriver la si le calcul est bien réalisé.
Puissance = Débit (m3/h) * 1.16 * DT(Environs 5K pour une Pac) (°C)
6) Chauffage par radiateur basse température
Le chauffage par radiateurs basses températures est calculé par l'installateur au moyen des tableaux de sélection du fabricant. Travaillant à basse température il est impératif de respecter la taille correcte des radiateurs.
Il convient de connaitre le volume d'eau que le système de chauffage contient, cette information est importante pour la pompe à chaleur car si le volume est trop faible il convient de rajouter un ballon tampon.
Attention également au point ci-dessous concernant les vannes thermostatiques, il faut également prendre en considération que le volume de l'installation change si les vannes des radiateurs sont fermées car dans ce cas on se retrouve avec une très faible quantité d'eau sur l'installation.

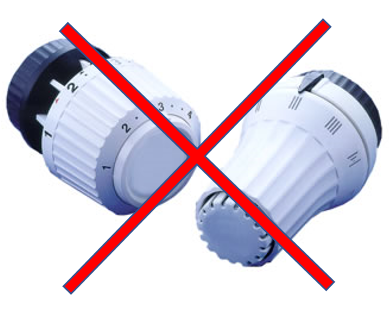

Attention : Actuellement, de nombreuses habitations chauffées par radiateurs hautes températures sont équipées de vannes thermostatiques (mécaniques & électroniques) pour réguler les zones chauffées.
Ce principe est autant que possible à proscrire avec une pompe à chaleur, on privilégie toujours l'utilisation d'une sonde d'ambiance intérieure pour piloter la chauffe.
En effet, si les zones sont chaudes, les vannes thermostatiques coupent le débit circulant dans les radiateurs, ce qui est totalement interdit avec les pompes à chaleurs car elles réclament un débit nominal (avec toutefois une tolérance).
Selon le type de pompe (voir notice), le débit nominal de la machine varie mais doit toujours se situer entre DT=4k & DT=8K.
--> Cela implique que si les radiateurs sont équipés de vannes thermostatiques, il est OBLIGATOIRE de placer une soupape différentielle ou un by pass ou de laisser une boucle ouverte (idem point 4)) afin de maintenir le débit sur la machine lorsque les vannes se ferment
7) Chauffage par ventilo-convecteurs
Le chauffage par ventilo-convecteur est calculé par l'installateur au moyen des tableaux de sélection du fabricant. Travaillant à basse température il est impératif de respecter la taille correcte des ventilo-convecteurs.
Il convient de connaitre le volume d'eau que le système de chauffage contient, cette information est importante pour la pompe à chaleur car si le volume est trop faible il convient de rajouter un ballon tampon.
Le cas des ventilo-convecteurs est particulier, car ces appareils contiennent en général 1l d'eau, un ballon tampon est donc pratiquement toujours nécessaire.
Attention également au point ci-dessous concernant les vannes d'arrêt des ventilo-convecteurs, il faut également prendre en considération que le volume de l'installation change si les vannes des ventilo-convecteurs sont fermées car dans ce cas on se retrouve avec une très faible quantité d'eau sur l'installation.
La préférence ira vers des appareils permettant une circulation libre de l'eau en permanence.

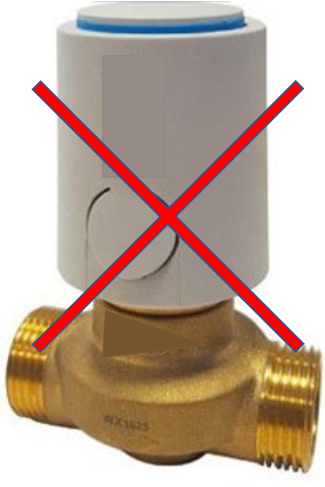

Attention : De nombreux ventilo-convecteurs sont équipés de vannes 2 voies coupant l'irrigation de l'appareil pour la régulation des zones chauffées.
Ces appareils sont autant que possible à proscrire en combinaison avec une pompe à chaleur car le débit doit être maintenu constant. Si cependant, l'appareil est voulu, il convient de respecter la suite de ce texte.
Lorsque les zones chauffées atteignent leur température de consigne, les ventilo-convecteurs étant autonome au niveau de la régulation, les vannes 2 voies qui les équipent coupent le débit y circulant afin de réguler la température, ce qui est totalement interdit avec les pompes à chaleurs car elles réclament un débit nominal (avec toutefois une tolérance).
Selon le type de pompe (voir notice), le débit nominal de la machine varie mais doit toujours se situer entre DT=4k & DT=8K.
--> Cela implique que si les ventilo-convecteurs sont équipés de vannes d'arrêt, il est OBLIGATOIRE de placer une soupape différentielle ou un by pass ou de laisser une boucle ouverte (idem point 4)) afin de maintenir le débit sur la machine lorsque les vannes se ferment
Il est également intéressant de noter que ces appareils étant autonome au niveau de la régulation de température, le circuit concerné par leurs présences, ne doit pas être équipé de sonde d'ambiance.

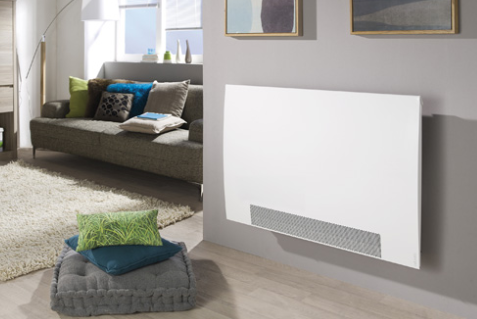

Atlantic propose à son catalogue un ventilo-convecteur sans vannes d'arrêt à circulation permanente : Le panama Access (voir image ci-dessous)
5-6-7bis) Volume minimum d'une installation

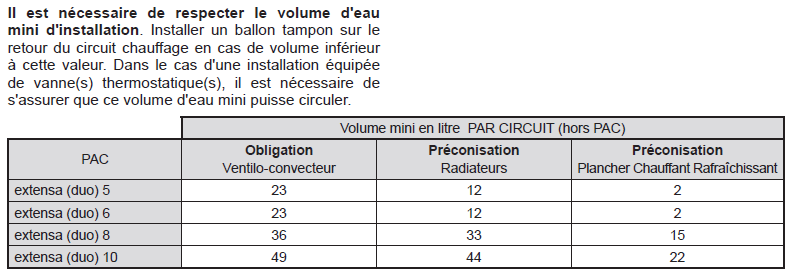

Atlantic Préconise et oblige certain volume d'eau minimum pour les pompes à chaleur
Ci-dessous un exemple pour les Alféa Extensa.
Pour les autres modèles, veuillez consulter les notices ou ce lien : http://atlantic.wecaredesk.be/a/solutions/articles/6000219366/fr
Pour plus d'infos appuyez ici.
8) Sonde d'ambiance

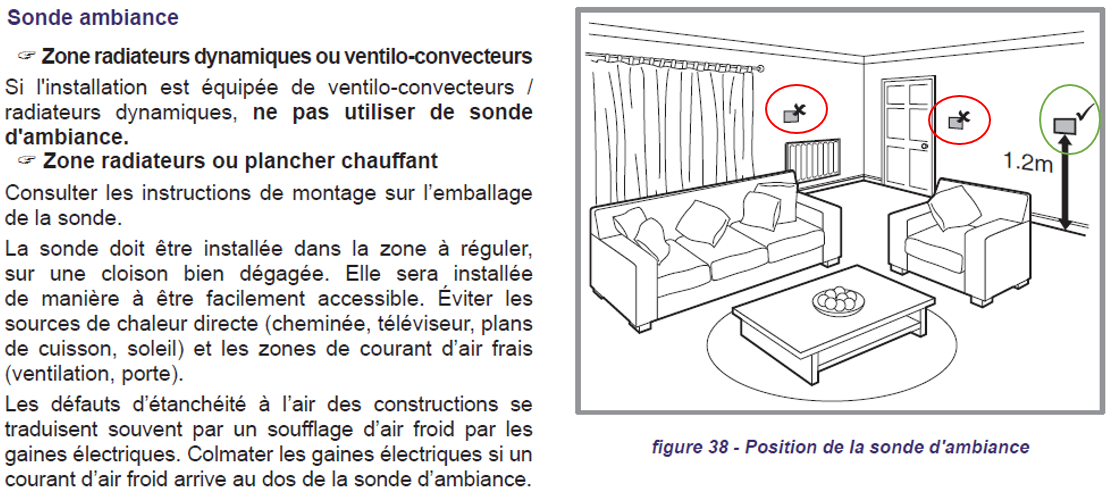

L'utilisation de sonde d'ambiance est fortement recommandée lors de l'installation d'une pompe à chaleur.
En règle général, il faut placer une sonde par circuit de chauffe à l'exception des circuits équipés de ventilo-convecteurs.
La sonde d'ambiance permet à la pompe à chaleur d'anticiper la montée en température de la pièce et le cas échéant de réduire sa puissance afin de maintenir le fonctionnement de la pac le plus longtemps possible.
Il faut toujours travailler avec la sonde d'ambiance d'origine lors de l'utilisation d'une pompe à chaleur.
Pour cette raison, Atlantic refuse l'utilisation de thermostats (connectés ou non) car un thermostat ne communique pas à la machine la température, il se contente de couper la demande une fois la température de la pièce atteinte.
Cela génère des court cycles sur la machine et un risque de surconsommation électrique.
Il en va de même pour les Nouveaux Thermostats connectés Opentherm, avec Atlantic il FAUT uniquement travailler avec les sondes d'ambiances Atlantic d'origine
9) Tableaux électrique
A)
La Partie électrique est très importante lors du placement d'une pompe à chaleur, ne sous estimé pas l'impact sur l'installation car le nombre de modules à prévoir augmente et la taille du tableau à prévoir peut être plus grande que initialement prévu.
Les notices d'installation des pompes à chaleur reprennent toutes les informations nécessaires par machine : sections de câblage, disjoncteurs, nombres de lignes etc , ... il faut donc s'y référer et la lire avant l'installation de la PAC.
Il existe chez Atlantic pour chaque gamme de PAC il existe deux variantes : avec ou sans ECS; Ces modèles sont appelés ou non DUO.

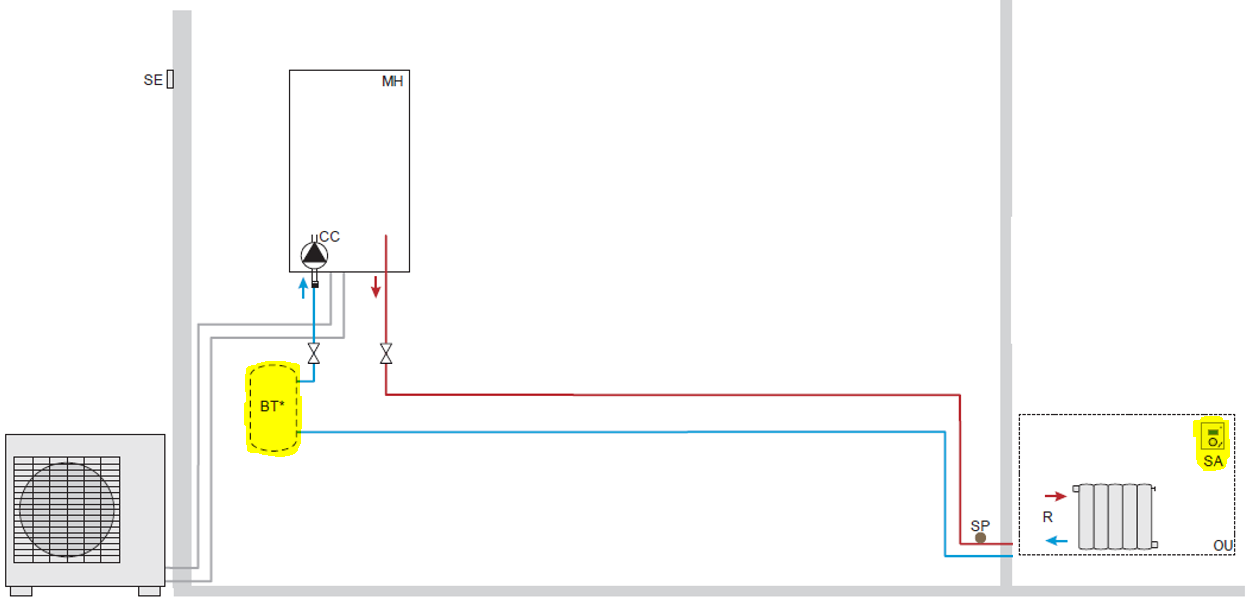

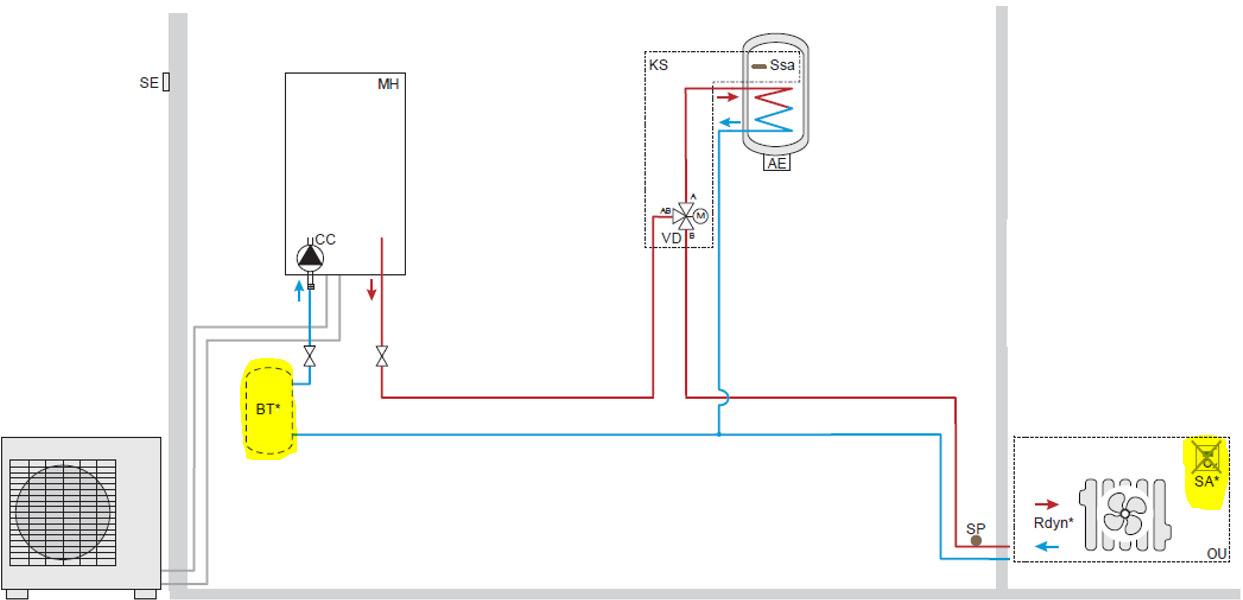

Ci-dessous un exemple de l'installation électrique d'une PAC Loria DUO afin d'observer le nombre de lignes électriques à prévoir
Nous prenons volontairement l'exemple ci-dessous car nos produits étant Français, les notices font référence à la norme électrique Française et précise que chaque pays doit se référer à ses propres normes.
En Belgique, Le RGIE impose au minimum 2.5mm2 pour les prises et alimentations intérieures (ou plus, voir produits concernés, mais certainement pas moins) et 1.5mm2 pour les alimentations de luminaires.
Il convient d'adapter la section minimale de la notice France et de passer 1.5mm2 vers 2.5mm2 pour les liaisons exemple ci-dessous.
B)
Dans le cas d'une machine Duo, le tableau électrique doit fournir 3 alimentations distinctes
X Une pour l'Unité Extérieure
X Une pour les appoints électriques chauffage présent dans le module hydraulique intérieur
X Une pour l'appoint électrique présent dans le ballon d'eau chaude
Le Module hydraulique, lui est alimenté directement par l'unité extérieure comme visible sur le dessins ci-dessus.
-> Les machines simple service qui ne font pas l'ECS on simplement une ligne en moins (celle de l'appoint électrique du ballon)
C)
Peut importe le type de la PAC, il convient de fournir un courant 230V ou 400V(modèle tri) stable et être en plus équipées d'un disjoncteur différentiel de 30mA
Nous mettons en garde les installations ou il y a énormément de Photovoltaïque présent dans le voisinage, la tension d’alimentation peut varier de +-10% mais doit rester centrée sur 230V.
Une tolérance ponctuelle ne doit pas être utilisée en continu. Cela signifie que la limite de 230V ou 400V +10% doit être atteinte le moins possible et n'est certainement pas tolérable en permanence.
D)
Vrai neutre
Atlantic demande autant que possible d'alimenter les pompes à chaleur avec une installation électrique contenant un Vrai Neutre. Il convient également de scrupuleusement respecter le raccordement phase-neutre et ne pas l'inverser.
Les réseaux public dont la sources est du triphasé 230V, génèrent une tension sur chaque phase équivalent à 230V/Racine3 à savoir environs 132V
Pour ce type de réseaux, nous conseillons le placement d'un transformateur de séparation mais ce n'est pas obligatoire.
Ce conseils devient une injonction si la machine une fois installée, présente dans son fonctionnement des anomalies imputables à l'alimentation électrique biphasée.
La Tension des machines PAC tetraphasées est de 3*400V + N
Si le réseaux disponible est du triphasé 230V sans neutre et qu'une PAC Tri doit être placée, il est obligatoire de travailler avec un transformateur de tension.
10) Eau d'alimentation du ballon ECS
Les PAC DUO qui produise de l'eau chaude sanitaire sont équipées d'un ballon de préparation d'eau chaude sanitaire.
Ce Ballon émaillé situé dans le bas du module hydraulique est protégé de la corrosion par un système ACI.

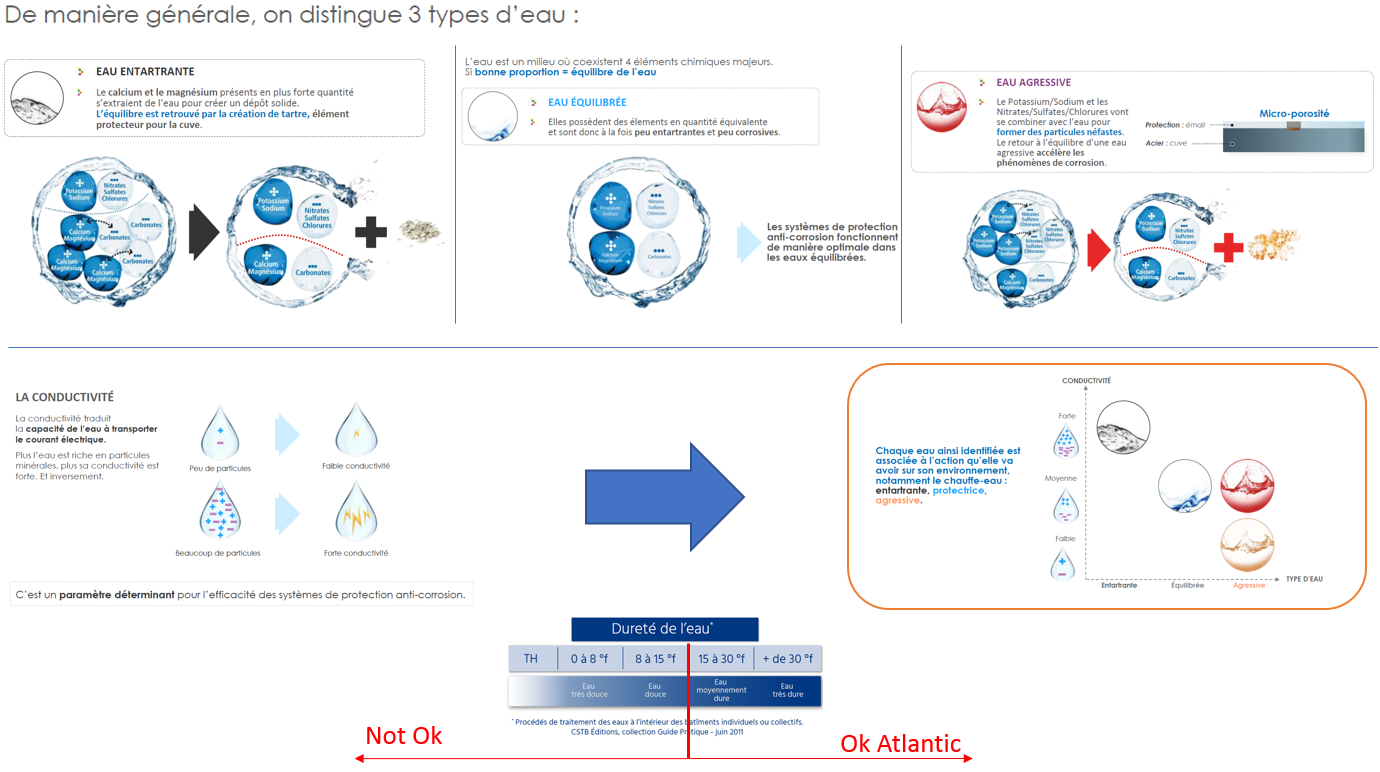

Ce type de protection est très performant mais nécessite une qualité d'eau qui présente un peu de calcaire (15°F au mini).
Cela signifie plusieurs choses :
X Les eaux trop dures doivent être adoucies jusqu'à 15°f, pas plus bas !
X Les adoucisseurs qui alimentent un ballon ecs émaillé ne peuvent pas être réglés en dessous de 15°f !
X Les eaux équilibrées sont idéales
X Les eaux qui naturellement sont douces ou issues d'eau de pluies ou encore de puits non calcaire ne sont pas compatibles avec les ballons émaillés.
--> Lorsque ces eaux sont présentes, il est nécessaire de travailler avec une PAC classique + un ballon inox séparé
C) L'installation
1)
Ayant suivit tous les conseils du point A) & B) la PAC peut être mise en place et les raccordements effectués (électriques & hydrauliques).
VÉRIFIER QUE VOS TENSIONS SONT OK avant de relever le disjoncteur
SEUL le raccordement des lignes frigorifique n'est pas à faire, car il fait partie des tâches du technicien lors de l'assistance à la mise en service.
Les lignes frigorifiques devront être tirées et laissées à proximité de l'unité intérieure et extérieure.
Veillez à ne pas tirer ou croquer les liaisons, respecter les longueurs et dénivelés maxi et de ne pas créer de piège à huile (voir photo ci-dessous)
2)
Effectuer la mise en eau et vérifier :
X Qu'il n'y ai pas de fuites
X Que les raccords diélectriques sont bien mis en place si nécessaires
X Que le groupe de sécurité est bien présent + un éventuel vase d'expansion sur la partie Sanitaire
3)
Eviter les boucles sanitaires car cela génère de la surconsommation
4)
Isoler les liaisons sanitaires et chauffages autant que possible
Si la PAC est prévue pour une installation qui pourrait favoriser la condensation sur les conduites d'eau, veuillez à isoler avec le matériaux nécessaire
5)
Effectuer les principaux raccordement électrique des différents kits qui peuvent équiper les machines
6)
Effectuer la demande d'aide à la MES (Prévoir 2 semaines de délais)
D) L'aide à la Mise en Service
Lors de cette étape, Atlantic vous fera suivre un document à compléter afin de valider que tous est bien Ok sur l'installation.
Si vous avez travaillé avec du matériel particulier (ballon préparateur d'une autre marque, radiateurs non Atlantic,... ) fournissez également les fiches techniques de ces produits .
Soyez prêt et présent lors de l'aide à la MES. Il vous sera également demander de valider par écrit à la fin de l'installation que tout est en ordre.
E) Contrats d'entretiens
Une machine entretenue est une machine qui tombe moins en panne !
Il est nécessaire d'effectuer sur une pompe à chaleur un entretien annuel !
Atlantic Belgium Propose des contrats d'entretiens intéressants qui peuvent vous apporter sérénité et confort. Contactez le SAV pour plus d'information !
